雷电直接效应测试系统是一套非常复杂的脉冲电源测试系统，主要用于系统级雷电直接效应试验以及对部件材料等进行雷电试验，完全符合GJB1389A，GJB3567等国军标标准，同时也美国军标MIL-STD-464C、航空系统SAE ARP5412、DO160 section23等飞机雷电试验标准要求。高电压试验系统雷电附着点分区实验GJB8848可应用于飞机整机、航空航天材料、舰船、导弹、**车辆、雷达等设备设施。
高电压试验系统雷电附着点分区实验GJB8848 的详细介绍
电压试验系统——雷电附着点分区实验
1.概述
本套系统由三部分组成，包括高电压发生器、波形调整单元和控制测量系统，通过调整不同的波形调整单元即可实现电压波形的A、B、C、D四种波形，输出波形可满足MIL-STD-464C、GJB1389A以及DO160 S23等标准关于直接雷电的高电压试验，也可用于其他同类雷电及耐压试验研究
2.特点
户内型采用开放式主回路设计，H型塔式机构，从而实现了整体超小型（图1）

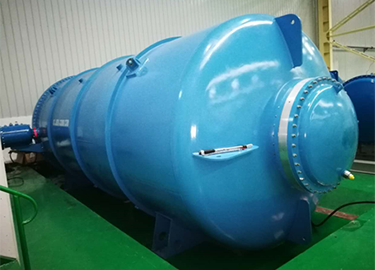

采用铁壳油浸式本体设计，内置多级Max放电回路，可实现车载移动安装（户外）
基于触摸屏控制的全自动智能控制系统，图形化显示设备运行状态，操作简单、方便
配置进行分区试验的匀电场电极及附着点测试电极、接地板等
采用Marx发生器，实现并联充电串联放电
球隙自动跟踪电压在全充电电压范围内自动调整球隙距离，可调精度0.1mm
自动**保护程序，声光报警
3.波形参数的定义

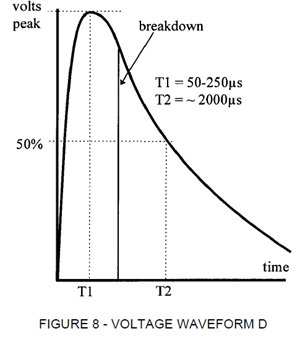

根据MIL-STD-464C及SAE ARP5412等标准规定，测试波形主要有A、B、C、D四个电压波形，如下图所示。
主要技术参数与特点
|
LVG3000技术参数：
|
|
输出波形
|
A波形
|
B波形
|
C波形
|
D波形
|
|
波前时间
|
1000（+500）kV/μs
|
1.2μs±20%
|
2μs±20%
|
50-250μs
|
|
衰减时间
|
--
|
50±20%
|
--
|
大于2000
|
|
峰值效率
|
80%以上
|
90%以上
|
80%以上
|
60%以上
|
|
级电压
|
200kV
|
|
级数
|
15级
|
|
电压等级
|
3000kV
|
|
放电开关
|
铜球，三间隙点火
|
|
开关形式
|
直线驱动0～100mm可调，精度0.1mm
|
|
波形形成方式
|
采用多级Marx发生器结构
|
|
使用电源
|
AC220V 100A
|
|
充电电压
|
20～200kV
|
|
充电极性
|
正/负
|
|
电压测量
|
若阻尼分压器
|
飞机雷电高电压附着点分区试验示意图
可用于车载的高压雷电模拟器

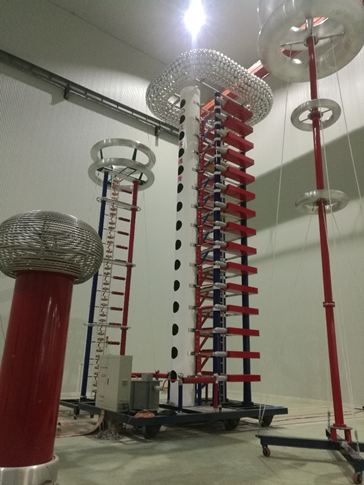

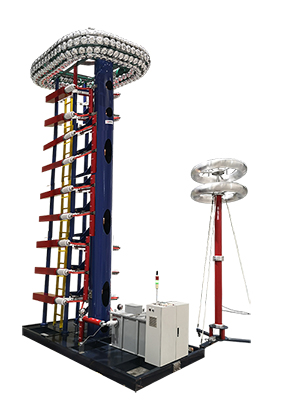

室内安装的高压试验装置（参考）

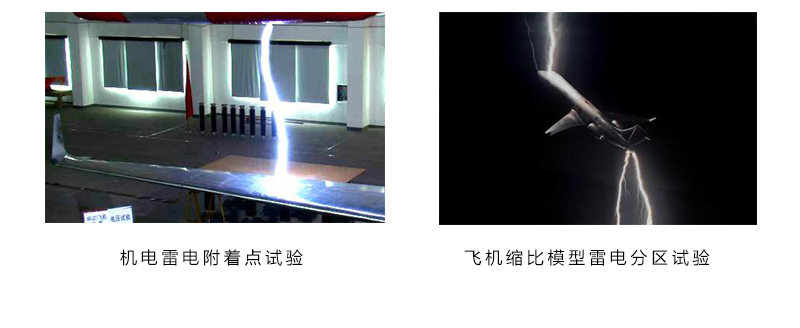

可完成试验内容：初始先导附着试验、缩比模型的雷电分区试验、扫掠通道附着试验、全尺寸部件附着点试验、电晕和流光的直接效应试验。
